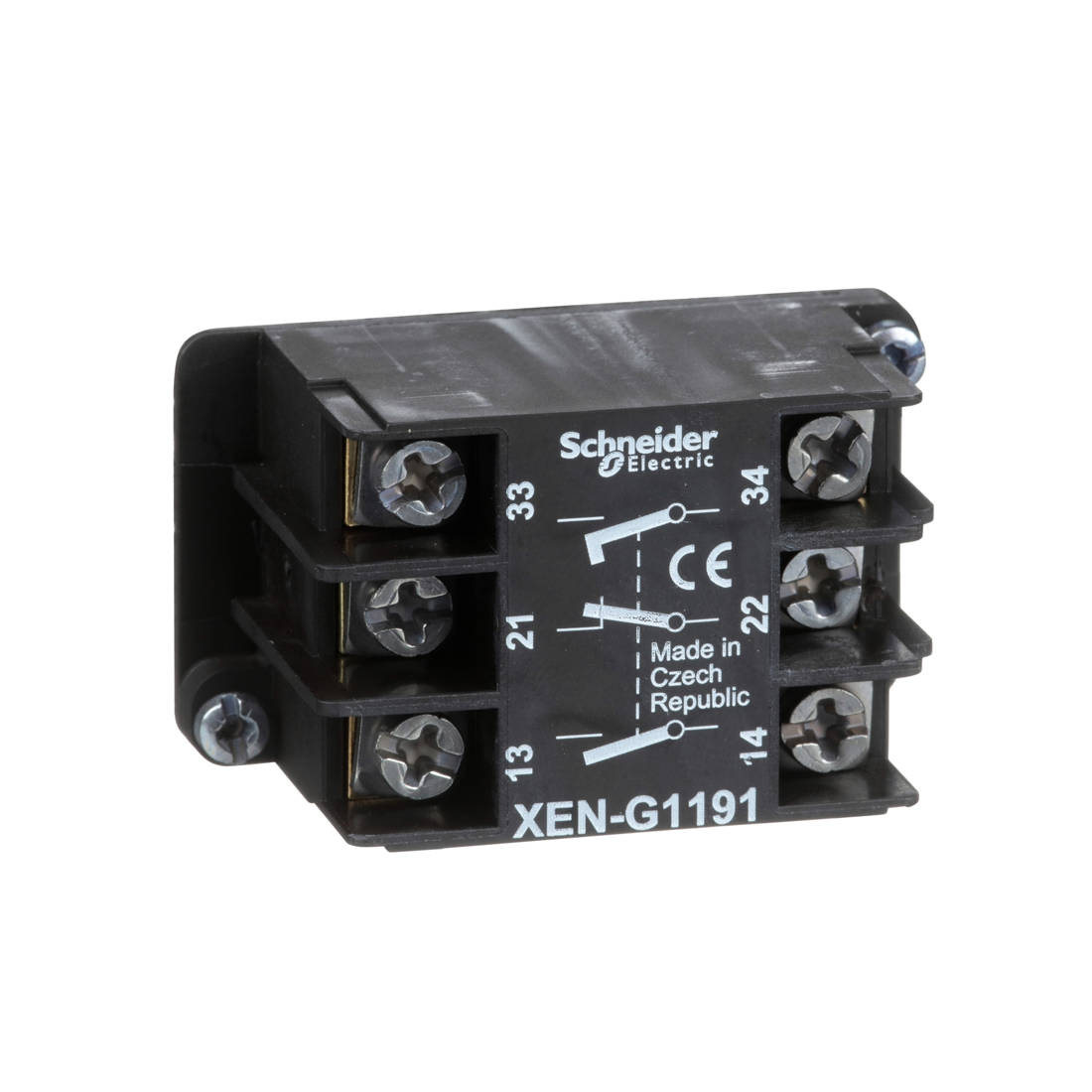

Контактный элемент SE XENG1191 NC+NO+NO
Контактный элемент Schneider Electric XENG1191 серии Harmony XAC предназначен для коммутации электрических цепей управления в кнопочных постах промышленного оборудования, подъемных механизмов и крановых установок.
Устройство оснащено тремя контактами: одним нормально закрытым (NC) и двумя нормально открытыми (NO). Один из нормально открытых контактов имеет функцию опережающего замыкания, что обеспечивает последовательное переключение цепей при двухступенчатом нажатии кнопки. Такая конструкция позволяет реализовать управление механизмами с двумя скоростями движения.
Контактный элемент рассчитан на условный тепловой ток 10 А и номинальное напряжение изоляции 600 В. Оснащен винтовыми клеммами для надежного подключения проводников и рассчитан на механическую износостойкость до 1 миллиона циклов.
Предназначен для фронтальной установки в совместимые кнопочные посты Schneider Electric Harmony XAC. Отличается компактной конструкцией, удобством монтажа и надежностью при эксплуатации в промышленных условиях.
Основные характеристики
Производитель: Schneider Electric
Артикул: XENG1191
Серия: Harmony XAC
Тип устройства: контактный элемент
Тип электрической цепи: цепь управления
Назначение: двухступенчатое управление
Количество контактов: 3
Конфигурация контактов: 1 NC + 2 NO
Тип контактов: 1 NC + 1 NO + 1 NO с опережающим замыканием
Тип привода: с пружинным возвратом
Условный тепловой ток (Ithe): 10 А
Номинальное напряжение изоляции (Ui): 600 В
Импульсное выдерживаемое напряжение (Uimp): 6 кВ
Механическая износостойкость: 1 000 000 циклов
Тип подключения: винтовые клеммы
Защита от короткого замыкания: предохранитель gG 10 А
Степень защиты: IP20
Тип монтажа: фронтальный
Совместимость: кнопочные посты Harmony XACM и XACB
Рабочая температура: -40…+70 °C
Масса: 0,04 кг
Стандарт: IEC 60947-1
Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
